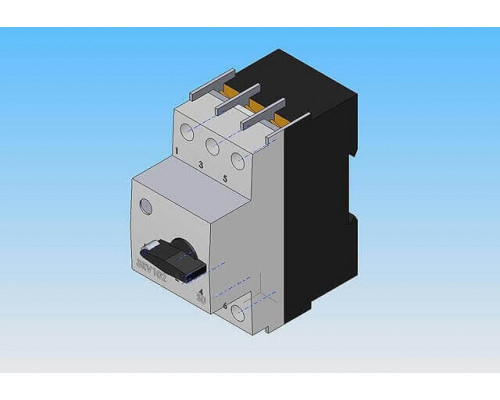

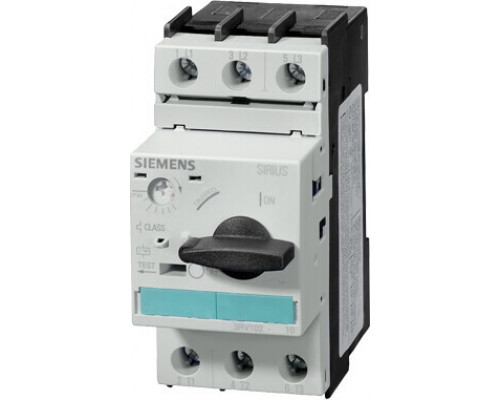

Name: 3RV1021-1AA10 Для защиты двигателей
Brand: Siemens
SKU: 3RV1021-1AA10
Price: 6572 RUB
Availability: InStock

Код товара
3132-01
Производитель
Siemens

Уточняйте у менеджера

6 572 рублей

3RV1021-1AA10 Техническая документация на русском

3RV1021-1AA10 Техническая документация на английском

Вид продуктов
Для защиты двигателей
Вес Нетто (Кг)
0.353
Страна происхождения
Германия
Группа Продукта
3716
Все характеристики

Поможем подобрать Siemens из наличия

Товар ввозится на территорию РФ легально с ГТД и нотификацией ФСБ

Быстрая доставка со склада и от производителя Siemens AG

Присылай спецификацию, сообщим цены

Описание
Характеристики

выключатель автоматический, 1.1...1.6 a, n-расцепитель 19 a, типоразмер s0, для защиты электродвигателя, класс 10, винтовые клеммы

Siemens 3RV1021-1AA10 технические характеристики:

Фирменное название продукта	SIRIUS
Наименование продукта	силовой выключатель
Исполнение продукта	для защиты двигателя
Общие технические данные:
Расширение продукта
Вспомогательный выключатель	да
Мощность потерь [Вт] всего типовое	6 W
Прочность по отношению к импульсному напряжению расчетное значение	6 000 V
Степень защиты IP
с лицевой стороны	IP20
Стойкость к шоку	25g / 11 мсек
Механический срок службы (коммутационные циклы)
главных контактов типовое	100 000
Условия окружающей среды:
Высота установки при высоте над уровнем моря максимальное	2 000 m
Температура окружающей среды
во время эксплуатации	-20 ... +60 °C
во время хранения	-50 ... +80 °C
во время транспортировки	-50 ... +80 °C
Цепь главного тока:
регулируемый параметр срабатывания, ток зависящего от тока расцепителя перегрузки	1,1 ... 1,6 A
рабочее напряжение
расчетное значение	690 V
при AC-3 расчетное значение максимальное	690 V
Рабочий ток
при AC-3
— при 400 В расчетное значение	1,6 A
Эксплуатационная мощность
при AC-3
— при 400 В расчетное значение	0,55 kW
Частота коммутации
при AC-3 максимальное	15 1/h
Вспомогательный контур:
Количество переключающих контактов
для вспомогательных контактов	0
Функция защиты/ контроля:
Класс срабатывания	Class 10
Номинальная предельная наибольшая отключающая способность при коротком замыкании (Icu)
при переменном токе при 240 В расчетное значение	100 kA
при переменном токе при 400 В расчетное значение	100 kA
при переменном токе при 500 В расчетное значение	100 kA
при переменном токе при 690 В расчетное значение	100 kA
защита от коротких замыканий
Исполнение автоматического выключателя максимального тока и расцепителя при коротком замыкании	термомагнетический

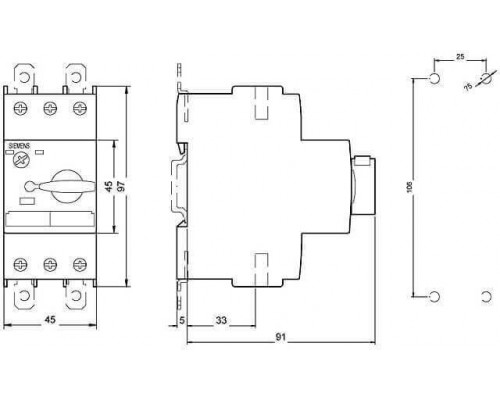

Монтаж/ крепление/ размеры:
Монтажное положение	любой
Вид крепления	винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022
Высота	97 mm
Ширина	45 mm
Глубина	96 mm
соблюдаемое расстояние
при рядном монтаже
— сзади	0 mm
— сбоку	0 mm
Подсоединения/ клеммы:
Функция продукта
съемная клемма для цепи вспомогательного тока и цепи тока управления	нет
Исполнение электрического подключения
для главной электрической цепи	винтовой зажим
для вспомогательных цепей и цепей управления	винтовой зажим
Расположение электрических подключений для гавной электрической цепи	лицевой
Вид подключаемых поперечных сечений проводов
для главных контактов
— однопроводный	2x (1 ... 2,5 мм), 2x (2,5 ... 6 мм)
— многопроводный	2x (1 ... 2,5 мм), 2x (2,5 ... 6 мм)
— тонкопроволочный с обработкой концов жил	2x (1 ... 2,5 мм), 2x (2,5 ... 6 мм)
при проводах AWG для главных контактов	2x (14 ... 10)
