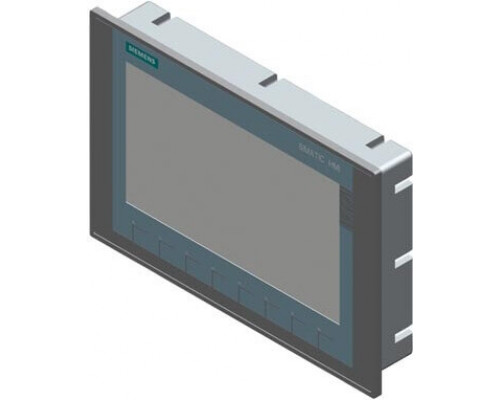

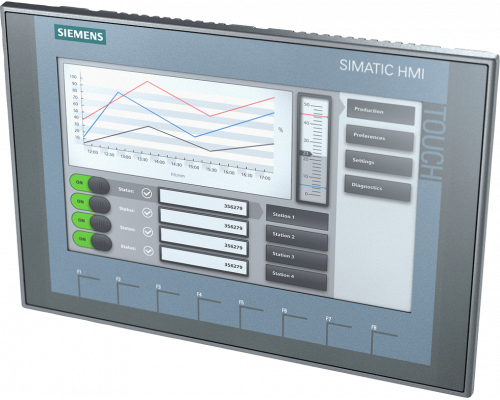

6AV2123-2JB03-0AX0

SIMATIC HMI KTP900 Basic PN с 9” широкоформатным сенсорным TFT дисплеем, 8 программируемыми клавишами и интерфейсом PROFINET 1xRJ45.

SIMATIC HMI Basic Panel – это серия бюджетных панелей операторов с поддержкой базового набора функций человекомашинного интерфейса. Отсутствие вращающихся частей, небольшая монтажная глубина, высокая стойкость к вибрационным и ударным, а также электромагнитным воздействиям, степень защиты фронтальной части корпуса IP65 позволяют использовать панели этой серии в жестких промышленных условиях, успешно решать задачи оперативного управления и мониторинга на уровне производственных машин и установок, а также в системах автоматизации зданий. Панели могут использоваться с программируемыми контроллерами SIMATIC S7, а также с некоторыми контроллерами других производителей. Основными отличиями новой линейки панелей являются: · использование широкоформатных сенсорных TFT дисплеев с поддержкой 65536 цветов; · наличие дополнительного встроенного интерфейса USB-Host; · увеличенный объем памяти пользователя; · разработка проектов в среде WinCC (TIA Portal) от V13 и выше; · регулируемая яркость подсветки дисплеев в диапазоне от 0 до 100 %.

SIMATIC HMI Basic Panel второго поколения (6AV2123-2JB03-0AX0)

SIMATIC HMI, ПАНЕЛЬ ОПЕРАТОРА KTP900 BASIC, ИЗ СЕРИИ BASIC, КНОПКИ И СЕНСОРНОЕ УПРАВЛЕНИЕ, TFT-ДИСПЛЕЙ 9'', 65536 ЦВЕТОВ, ИНТЕРФЕЙС PROFINET, НАСТРОЙКА В СРЕДЕ WINCC BASIC V13/ STEP7 BASIC V13 И СТАРШЕ, СОДЕРЖИТ БЕСПЛАТНОЕ ПО С ОТКРЫТЫМ КОДОМ, СМ. ПОДРОБНОСТИ НА ПРИЛАГАЕМОМ CD

• Бюджетная серия панелей операторов с широкоформатными дисплеями с диагоналями экранов от 4" до 12".
• Эксплуатация в промышленных условиях. Решение задач оперативного управления и мониторинга на уровне производственных машин и установок.
• Однородный набор базовых функций человеко-машинного интерфейса: регистрация аварийных сигналов, управление рецептурами, графики, векторная и точечная графика, переключаемые языки сообщений и т.д.
• Интуитивно понятный интерфейс, использование сенсорной и/ или мембранной клавиатуры.
• Удобное подключение к программируемым контроллерам через встроенный интерфейс PROFINET или RS 485/ RS 422 (зависит от типа панели).
• Встроенный интерфейс USB-Host.
• Необслуживаемое исполнение, длительный срок службы встроенных дисплеев.
• Разработка проектов с помощью WinCC (TIA Portal) от V13 и выше.

Особенности 6AV21232JB030AX0:

• Полная поддержка требований концепции Totally Integrated Automation (TIA): повышение производительности, снижение инженерных затрат, снижение затрат на эксплуатацию в течение всего жизненного цикла
• Экономия монтажных объемов за счет портретной или ландшафтной ориентации корпуса.
• Короткие времена конфигурирования и выполнения пусконаладочных работ.
• Простое и удобное представление технологических параметров с использованием полей ввода-вывода, векторной графики, трендов кривых, столбиковых диаграмм, текстов и точечной графики.
• Наличие библиотек готовых графических объектов.
• Возможность применения во всех регионах земного шара: 32 конфигурируемых языка для формирования сообщений и подсказок, включая русский язык.
• До 5 интерактивных языков на проект.
• Тексты и графика, изменяющиеся с выбором соответствующего языка.
• Ввод текстовой информации только на английском языке.

Комплект поставки 6AV2123-2JB03-0AX0:

• панель оператора соответствующего типа
• инструкция по монтажу панели оператора
• уплотнительная прокладка
• фиксаторы корпуса в рабочем положении
• съемный соединитель для подключения цепи питания

Контроллеры SIMATIC S7-300 6AV2123-2JB03-0AX0

Контроллеры фирмы СИМЕНС 6AV2123-2JB03-0AX0 – это универсальные программируемые модульные контроллеры для решения различных задач в области автоматического контроля низкой и средней степени сложности.

Модульный программируемый контроллер 6AV2123-2JB03-0AX0 SIEMENS выделяется: доступом к применению структур локальной и распределенной систем вывода-ввода, широким диапазоном интегрированных функций на базе ОС, огромными коммуникационными возможностями, отсутствием необходимости в систематическом техническом обслуживании устройства, а также простотой эксплуатации, настройки и установки.

Использованию контроллеров более эффективным методом помогает наличие большого спектра интерфейсных модулей, центральных процессоров, модулей вывода-ввода аналоговых и дискретных сигналов, функциональных и коммуникационных компонентов, а так же модулей блоков энергопитания.
